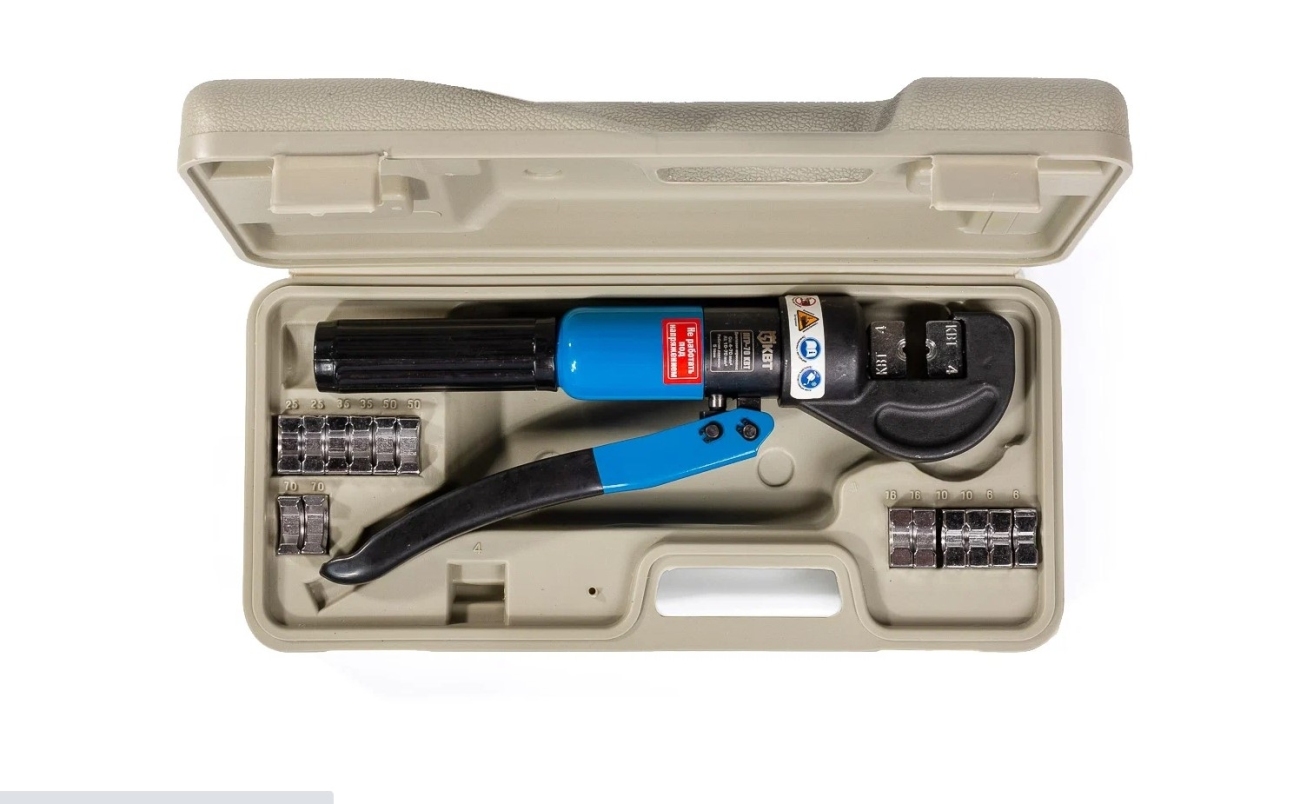

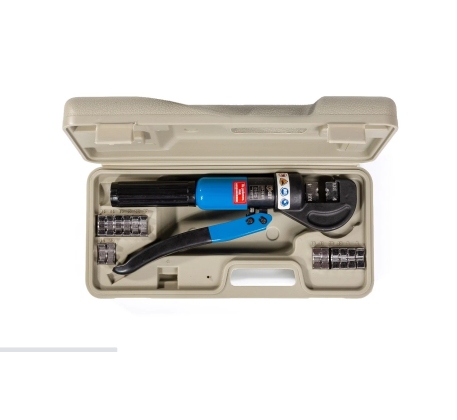

Пресс гидравлический ручной ПГР-70 КВТ

Пресс гидравлический ручной ПГР-70 - незаменимый инструмент для опрессовывания медных, алюминиевых, алюмомедных наконечников и гильз комплектными наборами гексагональных матриц. Он обеспечивает эффективное сжатие изделий при помощи гидравлической системы и ручной работы. С-образная рабочая головка с фиксирующим штифтом обеспечивает прочное и точное соединение матриц. Пресс имеет угол поворота рабочей головки в 360 градусов, что позволяет удобно проводить работы. Для работы в зимнее время, при температурах ниже -10С, рекомендуется заменить заводское масло на морозостойкое масло марки ВМГЗ или АМГ-10. Этот пресс отличается высокой надежностью, простотой в использовании и подходит для использования в различных областях, где требуется опрессовка материалов. Устройство и принцип работы ПГР-70. Пресс гидравлический ручной состоит из С-образной рабочей головки (1), помпы-гидроцилиндра (2), рукоятки подвижной (3) и рукоятки неподвижной (4). Рабочая головка представляет собой корпус с отверстием для штока гидроцилиндра (5). Угол поворота рабочей головки — 3600. Матрицы (7) с фиксирующим штифтом устанавливаются в специальные отверстия, выполненные в штоке и рабочей головке. Помпа-гидроцилиндр состоит из плунжерного насоса, гидроцилиндра, запорного клапана, штока и возвратной пружины. Положение запорного клапана («Открыть»-«Закрыть») регулируется поворотом дроссельного винта (6). Возвратно-поступательные движения подвижной рукоятки приводят в действие плунжерный насос. В результате этого масло нагнетается в рабочую полость гидроцилиндра. Под давлением масла шток перемещает матрицу. Матрицы смыкаются и опрессовывают изделие. После смыкания матриц необходимо прекратить нагнетание давления. Для разблокировки матриц необходимо повернуть дроссельный винт в положение «Открыть». Дроссельный винт открывает запорный клапан, и шток под воздействием возвратной пружины перемещается в исходное положение, размыкая матрицы. Усиленная с-образная голова выполнена методом литья. Установлена не резьбе, допускается поворот 360 градусов для удобства использования. Две прорезиненные ручки позволяют уверенно держать инструмент в руках, не боясь, что он соскользнет. Расположение и форма позволяют приложить достаточное усилие для завершения опрессовки с усилием. Клапан сброса давления легко открывается, когда система под давлением. Пружина, установленная внутри гидравлического механизма сама вернет шток в исходное положение выдавив масло в резиновый резервуар. До резервуара легко добраться открутив неподвижную рукоятку. Внутри установлен резервуар для масла, по мере нагнетания давления масло уходит из резервуара сжимая его, не допуская попадания с систему воздуха, также инструмент не требует пополнения масла в безаварийной эксплуатации. Матрицы легко устанавливаются в посадочные места, стенка с-образной головы является направляющей что позволяет соблюсти смыкание матриц в одной плоскости. Комплект матриц допускается использовать исключительно для опрессовки меди и алюминия, стандартный комплект не предназначен для опрессовки стальных гильз так как быстро потеряют свой функционал.
