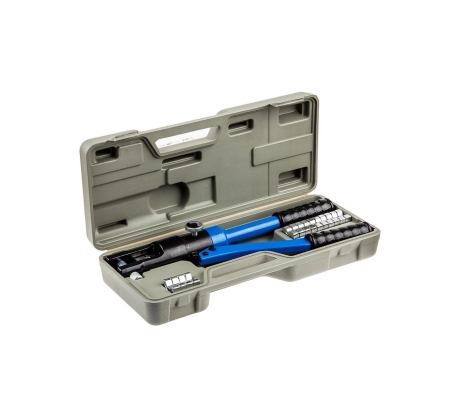

Пресс гидравлический ручной ПГР-120 КВТ

Пресс гидравлический ручной ПГР-120 КВТ 53052 (10 - 120 кв. мм) Пресс гидравлический ручной ПГР-120 предназначен для опрессовывания неизолированных медных, алюминиевых и алюмомедных наконечников и гильз на провод и кабель с медными и алюминиевыми жилами. Размеры и вес Длина инструмента, мм 410 Габариты кейса, мм 420 х 180 х 85 Вес инструмента, кг 2,7 Вес комплекта, кг 4,3 Устройство и принцип работы Пресс гидравлический ручной ПГР-120 состоит из встроенного двухскоростного насоса с механизмом быстрого хода поршня, рабочей головы и рукояток. Сменные матрицы устанавливаются в пазах рабочей головы. Нагнетание масла в рабочую полость гидроцилиндра происходит посредством двухскоростного насоса, приводимого в действие за счет возвратно-поступательных движений подвижной рукоятки. Рабочая жидкость быстро нагнетается через механизм быстрого хода во внутреннюю полость поршня. Малый объем внутренней полости поршня позволяет ускорить процесс холостого хода. За счет оптимальной рабочей площади поршня создается большое усилие сжатия в рабочей зоне. В процессе достижения максимального рабочего давления возникает встречная нагрузка. Для сброса давления на инструменте расположен дроссельный винт, работающий в положении "закрыто" / "открыто". После сброса давления возвратная пружина перемещает поршень в исходное положение. Внимание! Матрицы в комплекте инструмента не относятся к какому-либо конкретному стандарту, имеют усредненные размеры профиля обжима, с возможностью применения к арматуре распространенных стандартов: ГОСТ, DIN, КВТ. Для применения к арматуре ГОСТ в паспорте изделия приведены таблицы по выбору матриц. Технические характеристики Тип изделия пресс гидравлический ручной Модель ПГР-120 Профиль обжима гексагональный Диапазон опрессовывания, кв. мм 10 - 120 (медные наконечники); 10 - 120 (алюминиевые наконечники) Поворот рабочей головы, градусов 360 Ускоренный ход поршня есть Ход поршня, мм 12 Максимальное усилие, т 8 Автоматический сброс давления нет Диапазон рабочих температур, °C -15. +50 Рабочая жидкость гидравлическое всесезонное масло "КВТ" Объем масла, мл 75 Подготовка к работе Во время подготовки инструмента к эксплуатации убедитесь, что используемое гидравлическое масло соответствует температуре окружающей среды в месте проведения работы. Проверьте наличие и уровень масла в резервуаре инструмента. Выберите матрицы согласно рекомендации в разделе выбора матриц по ГОСТ паспорта изделия. Примите наиболее удобное положение для работы прессом и не забывайте о мерах безопасности. Порядок работы Установите необходимые матрицы в пазы рабочей головки. Убедитесь, что штифт задвинут до упора. Установите опрессовываемое.
