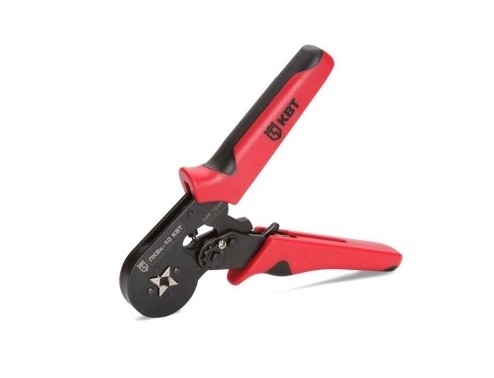

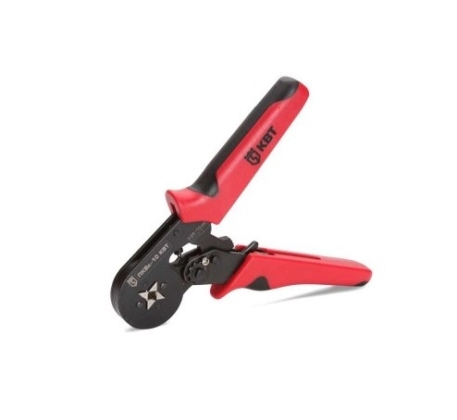

Кримпер для обжима втулочных наконечников ПКВк-10 КВТ 74712

Клещи обжимные ПКВк-10 КВТ 74712 (0,25 - 10,0 кв. мм) для втулочных наконечников Пресс-клещи ПКВк-10 предназначены для опрессовки втулочных наконечников типа НШВ, НШВИ, НШВИ (2) на многожильные медные провода не ниже 3-го класса гибкости. Преимущества Универсальный инструмент для опрессовки 17 размеров втулочных наконечников. Одна саморегулирующаяся матрица на все типоразмеры диапазона. Двухкомпонентные эргономичные рукоятки с небольшим раскрытием. Размеры и вес Длина инструмента, мм 170 Вес изделия, кг 0,4 Устройство и принцип работы Пресс-клещи состоят из рукояток, самонастраивающихся матриц, устройства разблокировки и регулятора прижимных усилий. Усилие, прикладываемое к рукояткам на сжатие, приводит в действие кулачковый механизм матриц, при этом матрицы одновременно сжимаются на втулке наконечника. После полного прохождения цикла опрессовки матрицы и рукоятки возвращаются в исходное положение. Храповой механизм при этом гарантиурет полный цикл опрессовки и блокирует обратный ход. Технические характеристики Тип изделия клещи обжимные Модель ПКВк-10 Профиль обжима квадратный с рифлением Тип наконечников, сечение проводов НШВИ / НШВ: 0,25 - 10,0 кв. мм; НШВИ(2): 2 х 0,5 - 2 х 6,0 кв. мм Длина обжима, мм 13 Класс токопроводящей жилы 3, 4, 5, 6 Рекомендации по настройке усилий Положение регулятора прижимных усилий устанавливается заводом-изготовителем. Самостоятельную настройку рекомендуется проводить только в случае, если заводская установка не отвечает требованиям качества опрессовки. Для увеличения прижимных усилий матрицы поворачивайте регулятор в направлении "+" по ходу часовой стрелки, выбирая необходимое положение. Для уменьшения прижимных усилий матрицы вращайте регулятор в направлении "-" против хода часовой стрелки, выбирая необходимое положение. Порядок работы Сожмите рукоятки пресс-клещей до срабатывания собачки храпового механизма и отпустите, при этом рукоятки и матрица раскроются. Установите в открытое пространство матрицы коннектор. Сожмите рукоятки пресс-клещей до полной опрессовки коннектора. По достижении окончательной точки цикла опрессовки рукоятки и матрица вернутся в исходное положение. Извлеките коннектор из зоны опрессовки. Внимание! В случае блокировки матрицы воспользуйтесь устройством разблокировки. Матрица и рукоятки при этом раскроются, вернувшись в исходное положение.
